Forged Steel Trunnion Ball Valve -FLANGE

Guocheng Valve Group Co.,LTD. ay isa sa mga nangungunang tagagawa ng China FORGED TRUNNION BALL VALVE, maligayang pagdating sa pakyawan na murang FORGED TRUNNION BALL VALVE mula sa aming pabrika.

FORGED TRUNNION BALL VALVE

Ang trunnion ball valve ay ginagamit upang putulin o ikonekta ang media sa iba't ibang Class150~Class2500. Ang mga balbula na gawa sa iba't ibang materyales ay angkop para sa iba't ibang media tulad ng tubig, singaw, langis, liquefied gas, natural gas, coal gas, nitric acid, oxidizer, urea at iba pa. Kasama sa mga mode ng pagmamaneho ang manual operation at electric operation. Ang mga dulo ng koneksyon ay maaaring flange o butt welding.

ISTRUKTURAL NA TAMPOK

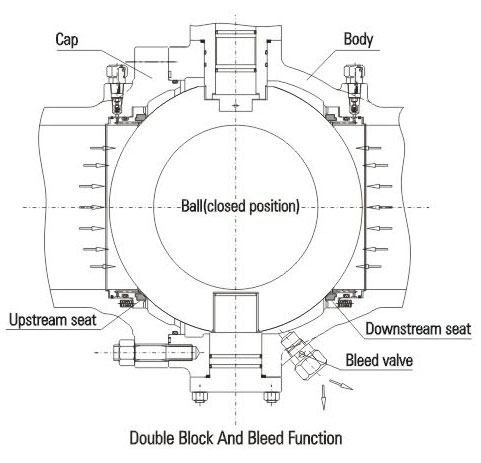

1. Double Block And Bleed(DBB)
Kapag ang balbula ay sarado at ang gitnang lukab ay nawalan ng laman sa pamamagitan ng discharge valve, ang upstream at downstream na upuan ay independiyenteng haharangin ang likido sa pumapasok at labasan upang mapagtanto ang double block function. Ang isa pang function ng discharge device ay ang valve seat ay maaaring masuri kung mayroong anumang pagtagas sa panahon ng pagsubok. Bilang karagdagan, ang mga deposito sa loob ng katawan ay maaaring hugasan at i-discharge sa pamamagitan ng discharge device upang mabawasan ang pinsala sa upuan ng mga impurities sa medium.

2. Mababang Operating Torque
Ang trunnion pipeline ball valve ay gumagamit ng trunnion ball structure at floating valve seat, upang makamit ang mas mababang torque sa ilalim ng operating pressure. Gumagamit ito ng self-lubricating PTFE at sliding bearing upang bawasan ang friction coefficient sa pinakamababa kasabay ng high intensity at high fineness stem.

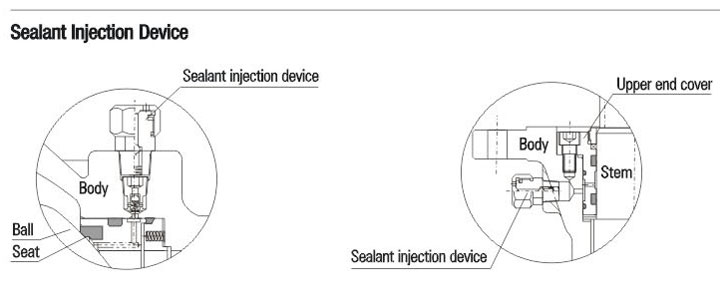

3. Emergency Sealing Device
Ang mga ball valve na may diameter na higit sa o katumbas ng 6″（DN150） ay dinisenyo lahat na may sealant injection device sa stem at upuan. Kapag ang seat ring o stem O ring ay nasira dahil sa aksidente, ang kaukulang sealant ay maaaring iturok ng sealant injection device upang maiwasan ang medium leakage sa seat ring at stem. Kung kinakailangan, ang auxiliary sealing system ay maaaring gamitin para sa paghuhugas at pagpapadulas ng upuan upang mapanatili ang kalinisan nito.

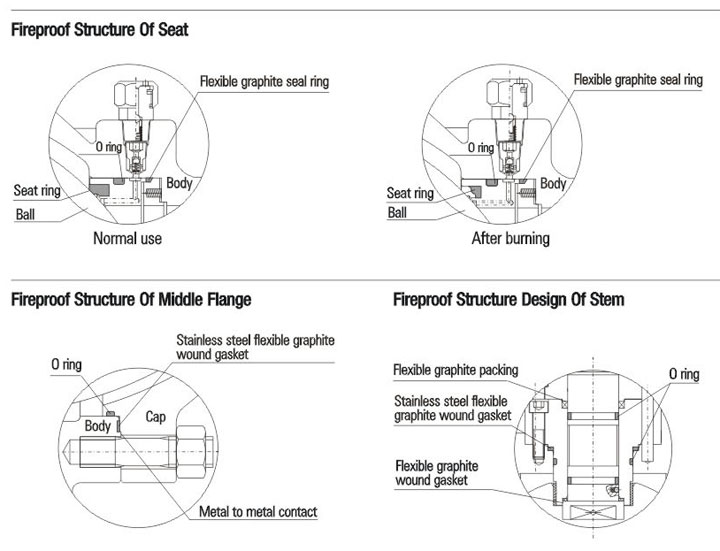

4. Disenyo ng Istraktura na Hindi Masusunog
Sa kaso ng sunog sa panahon ng paggamit ng balbula, ang singsing ng upuan, singsing na tangkay at gitnang flange O singsing na gawa sa PTFE, goma o iba pang materyal na hindi metal ay mabubulok o masisira sa ilalim ng mataas na temperatura. Sa ilalim ng presyon ng medium, ang ball valve ay mabilis na itulak ang seat retainer patungo sa bola upang ang metal seal ring ay makipag-ugnayan sa bola at mabuo ang auxiliary metal to metal sealing structure, na maaaring epektibong makontrol ang valve leakage. Ang disenyo ng hindi masusunog na istraktura ng trunnion pipeline ball valve ay sumusunod sa mga kinakailangan sa API 607, API 6FA, BS 7655 at iba pang mga pamantayan.

5. Anti-static na Istraktura
Ang ball valve ay binibigyan ng anti-static na istraktura at ginagamit ang static na electricity discharge device upang direktang bumuo ng static channel sa pagitan ng bola at katawan o bumuo ng static channel sa pagitan ng bola at katawan sa pamamagitan ng stem, upang mapalabas ang static na kuryente na ginawa dut sa friction sa panahon ng pagbubukas at pagsasara ng bola at upuan sa pamamagitan ng pipeline, pag-iwas sa sunog o pagsabog na maaaring sanhi ng static na spark at sanhi ng kaligtasan ng static na sistema.
6. Maaasahang istraktura ng sealing ng upuan
Ang sealing ng upuan ay naisasakatuparan sa pamamagitan ng dalawang floating seat retainer. Maaari silang lumutang nang aksial upang harangan ang likido, kabilang ang ball sealing at body sealing. Ang mababang presyon ng sealing ng valve seat ay natanto sa pamamagitan ng spring pre-tightening. Bilang karagdagan, ang epekto ng piston ng upuan ng balbula ay desinde nang makatwiran, na napagtanto ang mataas na presyon ng sealing sa pamamagitan ng presyon ng daluyan mismo. Ang sumusunod na dalawang uri ng ball sealing ay maaaring maisakatuparan.
7. Single Sealing (awtomatikong Pressure Relief Sa Gitnang Cavity Ng Valve)
Sa pangkalahatan, ginagamit ang nag-iisang sealing structure, iyon ay, mayroon lamang upstream sealing. Habang ginagamit ang mga independent spring loaded upstream at downstream sealing seat, ang sobrang pressure sa loob ng valve cavity ay maaaring madaig ang pre-tightening effect ng spring, upang makagawa ng seat release mula sa bola at mapagtanto ang awtomatikong pressure relief patungo sa downstream na bahagi.

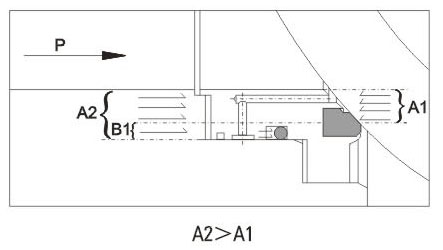

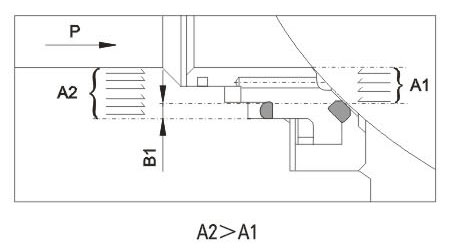

Ang upstream na bahagi: Kapag ang upuan ay gumagalaw nang axially sa kahabaan ng balbula, ang presyur na P na ipinatupad sa upstream na bahagi(inlet) ay gumagawa ng reverse force sa A1. Dahil ang A2 ay mas mataas kaysa sa A1, A2-A1=B1, ang puwersa sa B1 ay itulak ang upuan sa bola at matanto ang mahigpit na sealing ng upstream na bahagi.

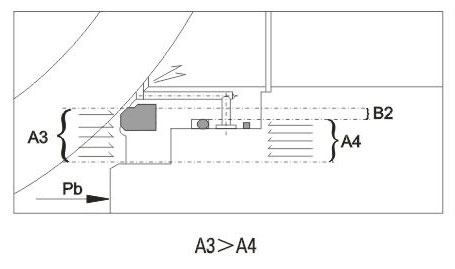

Ang downstream side: Kapag tumaas ang pressure Pb sa loob ng valve cavity, mas mataas ang puwersang ibinibigay sa A3 kaysa sa A4. Bilang A3-A4=B2, malalampasan ng pressure differential sa B2 ang puwersa ng tagsibol upang palabasin ang upuan mula sa bola at matanto ang pressure relief ng valve cavity sa downstream na bahagi. Pagkatapos, ang upuan at bola ay muling selyuhan sa aksyon sa tagsibol.

8. Double Sealing (dobleng Piston)
Ang trunnion pipeline ball valve ay maaaring idisenyo na may double sealing structure bago at pagkatapos ng bola para sa ilang espesyal na kundisyon ng serbisyo at mga kinakailangan ng user. Mayroon itong double piston effect. Sa normal na kondisyon, ang balbula ay karaniwang gumagamit ng pangunahing sealing. Kapag ang sealing ng pangunahing upuan ay nasira at nagiging sanhi ng pagtagas. Maaaring i-play ng pangalawang upuan ang function ng sealing at mapahusay ang pagiging maaasahan ng sealing.

Ang upuan ay gumagamit ng pinagsamang istraktura. Ang pangunahing selyo ay metal sa metal na selyo. Ang pangalawang seal ay fluorine rubber O ring na maaaring matiyak na ang ball valve ay umabot sa bubble level sealinge. Kapag napakababa ng pressure differential, pipindutin ng sealing seat ang bola sa spring action para maisakatuparan ang primary sealing. Kapag tumaas ang pressure differential, ang sealing force ng upuan at katawan ay tataas nang naaayon upang mahigpit na selyuhan ang upuan at bola at matiyak ang mahusay na pagganap ng sealing.
Pangunahing sealing: Upstream. Kapag ang pressure differential ay mas mababa o walang pressure differential, ang lumulutang na upuan ay lilipat ng aksial sa kahabaan ng balbula sa ilalim ng spring action at itulak ang upuan patungo sa bola upang mapanatili ang mahigpit na sealing. Kapag tumaas ang presyon ng pipeline P, ang puwersang ibinibigay sa lugar A2 ng valve seat ay mas mataas kaysa sa puwersang ginawa sa lugar A1, A2-A1=B1. Samakatuwid, ang puwersa sa B1 ay itulak ang upuan patungo sa bola at mapagtanto ang mahigpit na sealing ng upstream na bahagi.

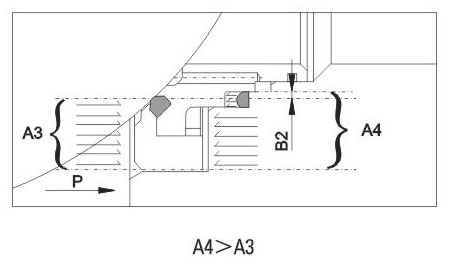

Pangalawang sealing: Pababa. Kapag ang pressure differential ay mas mababa o walang pressure differential, ang lumulutang na upuan ay lilipat ng aksial sa kahabaan ng balbula sa ilalim ng spring action at itulak ang upuan patungo sa bola upang mapanatili ang mahigpit na sealing. Kapag tumaas ang pressure ng valve cavity P, mas mataas ang puwersang ibinibigay sa lugar A4 ng valve seat kaysa sa puwersang ginawa sa area A3, A4-A3=B1. Samakatuwid, ang puwersa sa B1 ay itulak ang upuan patungo sa bola at mapagtanto ang mahigpit na sealing ng upstream na bahagi.

9. Safety Relief Device

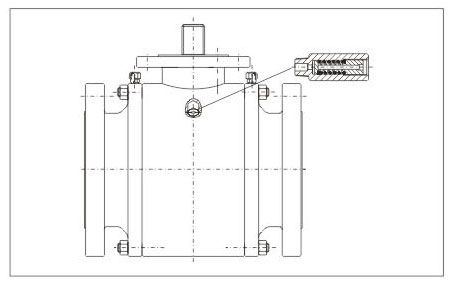

Dahil ang ball valve ay idinisenyo na may advanced na pangunahin at pangalawang sealing na may double piston effect, at ang gitnang lukab ay hindi makakapagtanto ng awtomatikong pressure relief, ang safety relief valve ay dapat na naka-install sa katawan upang maiwasan ang panganib ng labis na presyon ng pinsala sa loob ng valve cavity na maaaring mangyari dahil sa thermal expansion ng medium. Ang koneksyon ng safety relief valve ay karaniwang NPT1/2. Ang isa pang punto na dapat pansinin ay ang daluyan ng balbula ng kaligtasan ng kaligtasan ay direktang dini-discharge sa atmospera. Kung sakaling hindi pinahihintulutan ang direktang paglabas sa atmospera, iminumungkahi namin na ang ball valve na may espesyal na istraktura ng awtomatikong pressure relief patungo sa itaas na stream ay dapat gamitin. Sumangguni sa mga sumusunod para sa mga detalye. Pakisaad ito sa pagkakasunud-sunod kung hindi mo kailangan ang safety relief valve o kung gusto mong gamitin ang ball valve na may espesyal na istraktura ng awtomatikong pressure relief patungo sa itaas na stream.

10. Secial na Istraktura ng Awtomatikong Pag-alis ng Presyon Patungo sa Upper Stream

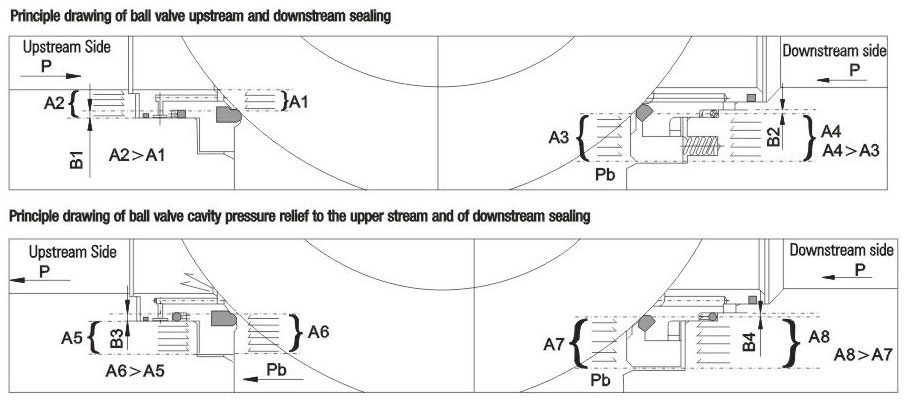

Dahil ang ball valve ay idinisenyo gamit ang advanced na primary at secondary sealing na may double piston effect, at ang gitnang lukab ay hindi makakapagtanto ng awtomatikong pressure relief, ang ball valve na may espesyal na istraktura ay inirerekomenda upang matugunan ang pangangailangan ng awtomatikong pressure relief at matiyak na walang polusyon sa kapaligiran. Sa istraktura, ang itaas na batis ay gumagamit ng pangunahing sealing at ang ibabang batis ay gumagamit ng pangunahin at pangalawang sealing. Kapag ang balbula ng bola ay sarado, ang presyon sa cavity ng balbula ay maaaring mapagtanto ang awtomatikong pagluwag ng presyon sa itaas na stream, upang maiwasan ang panganib na dulot ng presyon ng lukab. Kapag ang pangunahing upuan ay nasira at tumutulo, ang pangalawang upuan ay maaari ding gumanap ng function ng sealing. Ngunit ang espesyal na pansin ay dapat bayaran sa direksyon ng daloy ng balbula ng bola. Sa panahon ng pag-install, tandaan ang upstream at downstream na direksyon. Sumangguni sa mga sumusunod na guhit para sa sealing prinsipyo ng balbula na may espesyal na istraktura.

11. Blow-out Proof Stem
Ang stem ay nag-sopts sa blow-out proof na istraktura. Dinisenyo ang stem na may footstep sa ibaba nito upang sa pagpoposisyon ng upper end cover at turnilyo, ang stem ay hindi sasabog ng medium kahit na may abnormal na presyon sa valve cavity.

12. Corrosion Resistance At Sulfide Stress Resistance
May natitira pang corrosion allowance para sa kapal ng pader ng katawan. Ang carbon steel stem, fixed shaft, ball, seat at seat ring ay sumasailalim sa chemical nickel plating ayon sa ASTM B733 at B656. Bilang karagdagan, ang iba't ibang mga materyales na lumalaban sa kaagnasan ay magagamit para piliin ng mga gumagamit.
Ayon sa mga kinakailangan ng customer, ang mga materyales sa balbula ay maaaring mapili ayon sa NACE MR 0175/ISO 15156 o NACE MR 0103, at ang mahigpit na kontrol sa kalidad at inspeksyon ng kalidad ay dapat isagawa sa panahon ng pagmamanupaktura upang ganap na matugunan ang mga kinakailangan sa mga pamantayan at matugunan ang mga kondisyon ng serbisyo sa kapaligiran ng sulfurization.

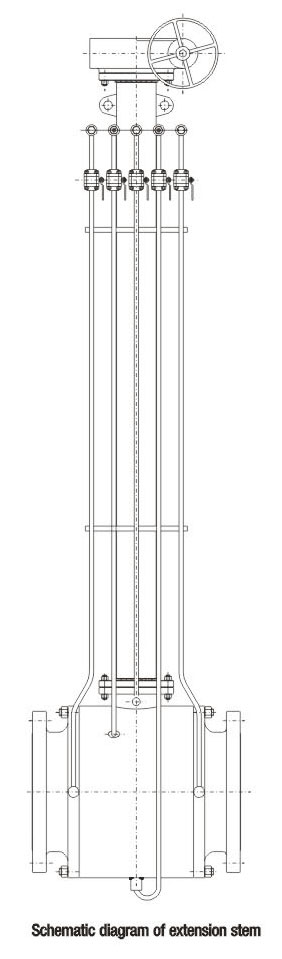

13. Extension Stem
Tulad ng para sa mga naka-embed na balbula, ang extension stem ay maaaring ibigay kung kinakailangan ang operasyon sa lupa. Ang extension stem ay binubuo ng stem, sealant injection valve, at drainage valve na maaaring i-extend sa itaas para sa kaginhawahan ng operasyon. Dapat ipahiwatig ng mga user ang mga kinakailangan at haba ng extension stem kapag naglalagay ng mga order.
Para sa mga ball valve na itinutulak sa pamamagitan ng electric, pneumatic at pneumatic –hydraulic operations, ang extension stem ay dapat mula sa gitna ng pipeline hanggang sa tuktok na flange.
